產品型號說明

①	鎧裝移開式金屬封閉開關設備
②	移開式
③	使用條件：（戶內）
④	設計序號
⑤	額定電壓 (kV)
⑥	一次方案號
⑦	操作機構特征代號，D：電磁；T 彈簧
⑧	額定電流 (A)
⑨	額定短路開斷電流 (kA)

產品特點

KYN28-12鎧裝移開式交流金屬封閉開關設備(以下簡稱開關柜)可取代各種老型的金屬封閉開關設備，如KYN1-12，JYN2-12等系列產品。其產品具有以下明顯優點：
1.產品的外殼完全是螺栓組裝而成，具有很高的機械強度，有效地保證了產品的整齊和美觀，柜門采用噴塑涂覆，具有較強的抗沖擊和耐腐蝕能力。產品外殼具有IP4X級的防護等級。
2.本產品的開關可配ABB公司生產的VD4型真空斷路器、C3系列固定式負荷開關、同時也可配置多種國產系列真空斷路器（如VS1、VH1、VK、ZN28)，以取代國外同類產品。
3.無論是選用何種斷路器，其裸導體空氣絕緣距離均能保證大于125mm，復合絕緣大于60mm。其斷路器均具有長壽命、少維護、體積小的獨特優點。


使用條件
● 環境溫度：上限+40℃，下限-10℃；
● 相對濕度：日平均不大于95%，月平均值不大于90%；
● 海拔高度：不超過1000m；
● 防震：不超過8度；
● 無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場合；
注:訂購本產品超出上述條件規定時，請與本公司協商。

執行標準
● GB 3906 3~35kV交流金屬封閉開關設備
● GB/T11022 高壓開關設備和控制設備標準的共用技術要求
● DL/T404 戶內交流高壓開關訂貨技術條件

技術參數
開關設備技術參數

項目		單位	參數
額定電壓		kV	12
額定頻率		Hz	50
主母線額定電流		A	630,1250，1600,2000,2500,3150
額定電流		A	630,1250，1600,2000,2500,3150
地接回路額定短時耐受電流（2S)		kA	13.9,17.4,21.8,27.4,34.8
主回路額定短時耐受電流 (4S)		kA	16,20,25,31.5,40
額定峰值耐受電流 ( 峰值 )		kA	40,50,63,80,100
額定短路開斷電流		kA	25,31.5,40
額定絕緣水平	1min 工頻耐受電壓	kV	相間及地：42；斷口：48
	雷電沖擊耐受電壓	kV	相間及地：75；斷口：48
防護等級			外殼為 IP4X

開關柜結構特點

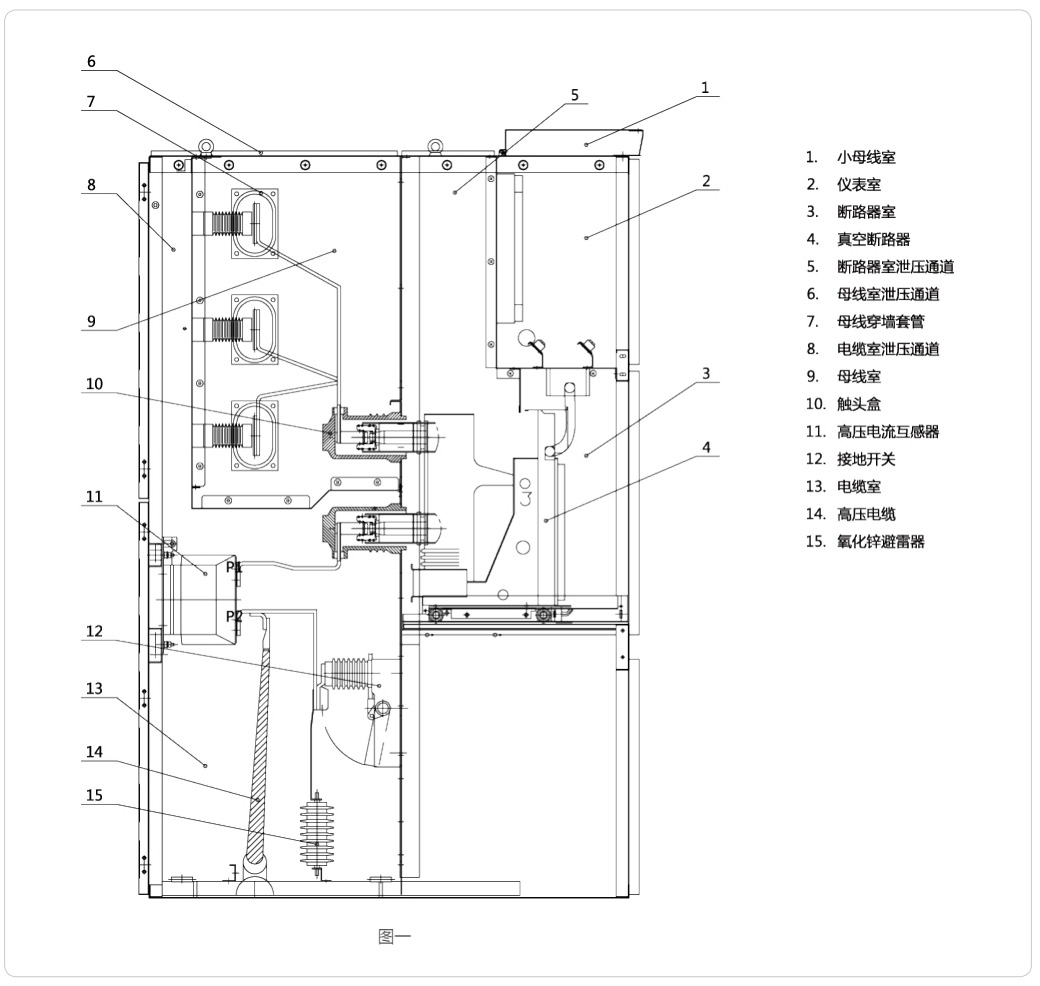

開關設備按GB/T3906-2020中的鎧裝金屬封閉開關設備的設計。圖一：開關柜由固定的柜體和可抽出部件(簡稱手車)兩大部分組成，柜體的外殼和各功能單元的隔板均采用螺栓聯接。開關柜外殼防護等級是IP4X，斷路器室門打開時的防護等級為IP2X。開關柜可配用真空斷路器手車，也可配用固定式負荷開關。具有架空進(出)線、電纜出線及其它功能方案。開關柜可安裝成雙重柜排列，即安裝成背靠背或面對面雙排排列。

開關柜的安裝
1.按工程需要與圖紙標明，將開關柜運至特定的位置，如果一排較長的開關柜排列(如10臺以上)，拼柜工作應從中間部位開始；
2.用特定的運輸工具如吊車或叉車，嚴禁用滾筒撬棍；
3.從開關柜內抽出斷路器手車，另放別處妥善保管；
4.在母線隔室前面松開固定螺栓，卸下垂直隔板9；
5.松開斷路器隔室下面水平隔板19的固定螺栓，并將水平隔板卸下；
6.松開和移去底板16；
7.從開關柜左側控制線槽移去蓋板1、2；右前方控制線槽蓋板辦同時卸下；
8.在基礎上一個接一個安裝開關柜，包括水平和垂直兩個方面，開關柜安裝不平度不得超過2mm；
9.當開關柜完全組合(拼接)好后，可用地腳螺釘將其與基礎槽鋼相連或用電焊與基礎槽鋼焊牢。

開關柜外形尺寸


訂貨須知
訂貨時應提供下列技術資料：
● 主電路方案圖編號、用途和主線系統圖、配電室平面布置圖及排列配置圖等；
● 開關設備控制、測量及保護功能的要求以及其他閉鎖和自動裝置的要求；
● 開關設備內主要電器元件的型號、規格及數量；
● 如開關設備之間或進線柜需要母線橋連接，應提供母線橋的額定載流量，母線橋的跨度，距地高度等具體要求數據；
● 開關設備使用在特殊環境條件時，應在訂貨時詳細說明；
● 特殊要求與制造商協商解決。
